Ermenrich NetGeeks NP50 multifunkcionális kábeltesztelő

Leírás

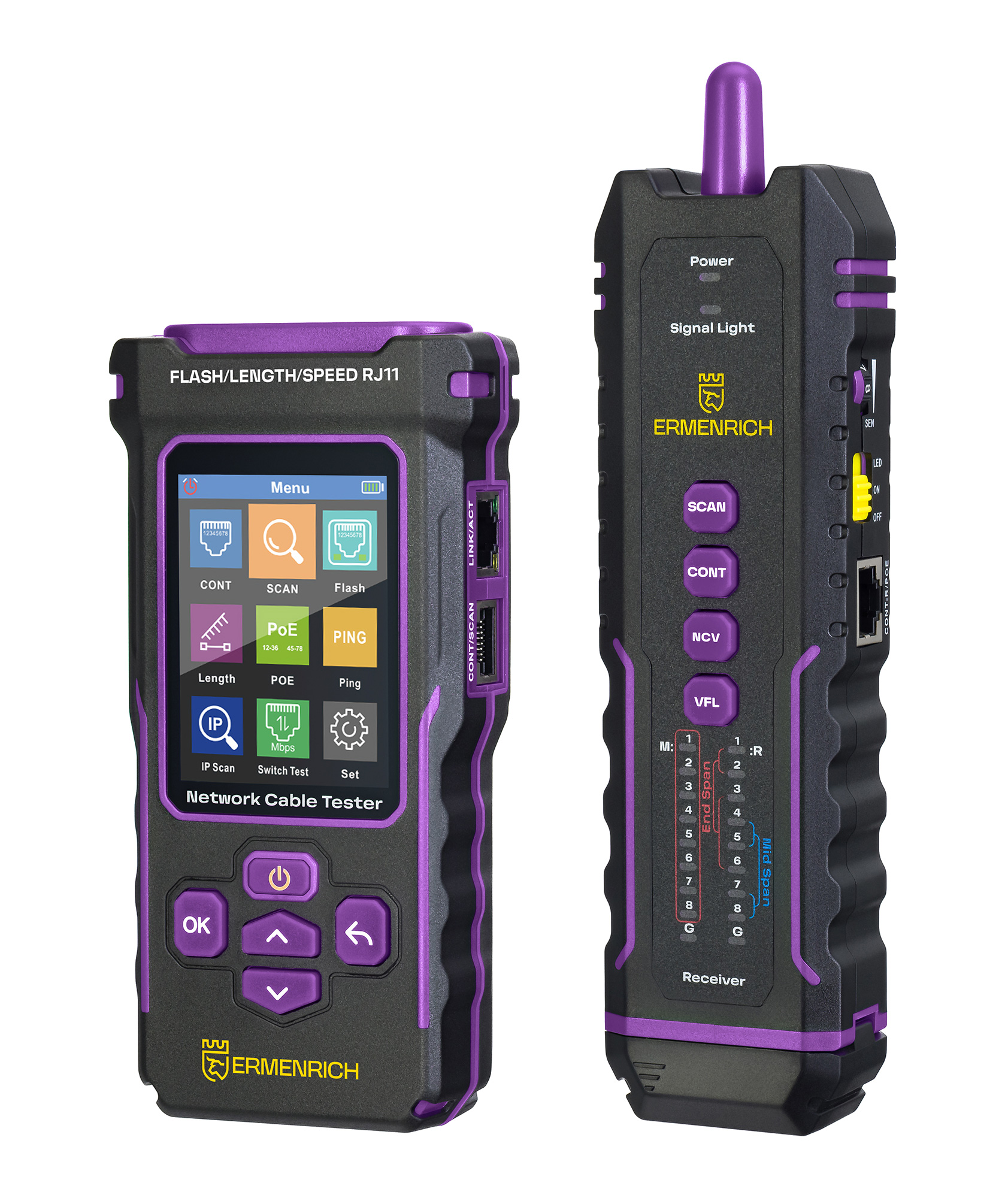

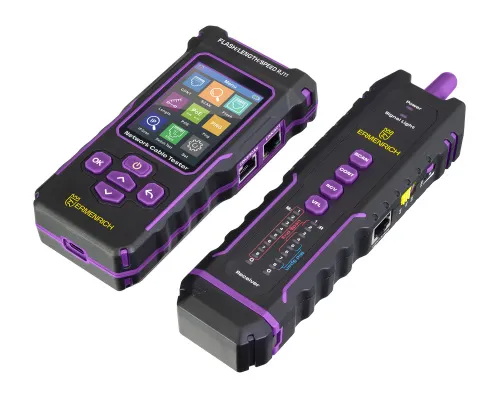

Az Ermenrich NetGeeks NP50 multifunkcionális kábeltesztelő 5/5E/6/6A kategóriájú STP/UTP hálózati kábelek tesztelésére, TDR-módszeres kábelhosszmérésre (5 és 200 m között), telefonhálózatok és számítógépes hálózatok átfogó diagnosztizálására, valamint sodrott érpár érzékelésére használható. Az eszközzel megkereshető az esetleges áramkörszakadás vagy rövidzárlat a vezetékben, megmérhető a hiba hozzávetőleges távolsága, valamint észlelhetők a keresztbe kötött érpárok. A tesztelt kábel maximális hossza: 1000 m.

Az eszköz számos hasznos funkciót kínál az ipari, irodai és otthoni környezetben hálózatokat kiépítő, karbantartó és javító szakemberek számára. Az Ermenrich NetGeeks NP50 eszközzel Ethernet hálózati tesztek végezhetők: PoE (meghatározza a PSE típusát és a midspant/endspant) és PING (csomagátviteli sebesség mérése, IP-cím meghatározása). A Port Flash funkcióval gyorsan meghatározható, hogy a router vagy switch melyik portjához csatlakozik a kábel. A vizuális hibakereső (VFL) funkció lehetővé teszi a hálózati hibák megkeresését a vevőegység fényjelzései alapján. A fényjelzés az érintésmentes feszültségérzékelés (NCV) funkcióban is megtalálható. Az összes diagnosztikai eredmény a jeladó színes TFT-képernyőjén jelenik meg.

Főbb jellemzők:

PSE meghatározás (IEEE 802.3at/af/bt szabványos és nem szabványos)
Kábelhosszmérés 5 és 200 m között ±3 m hibával
A vevőegység beépített zseblámpája fényjelzésre is használható
Kábelkövetés, valamint áramkörszakadás, rövidzárlat és keresztbe kötött érpárak keresése
Átfogó hálózati diagnosztizálás PoE, VFL, NCV, PING és minőség-ellenőrzés tesztfunkciókkal

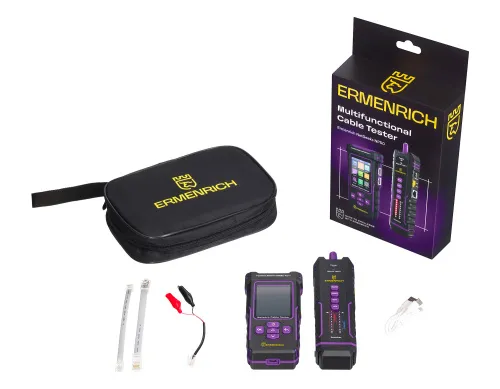

A készlet tartalma:

Jeladó
Vevőegység
RJ11 patch kábel
RJ45 patch kábel
Krokodilcsipesz
C-típusú USB-kábel

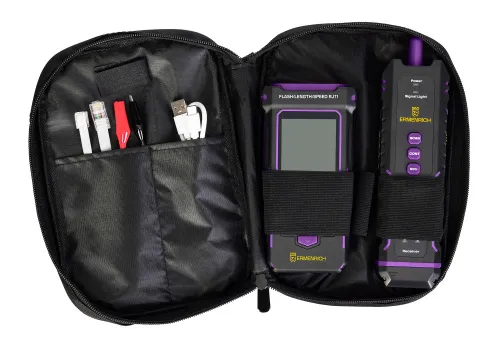

Hordtáska
Használati útmutató és garanciajegy

Specifikációk

Termékazonosító
Márka	Ermenrich
Szavatosság	5 év
EAN	5905555023175
A csomag méretei (HxSzxM):	24x16x5 cm
Szállítási súly	0.63 kg
Jeladó

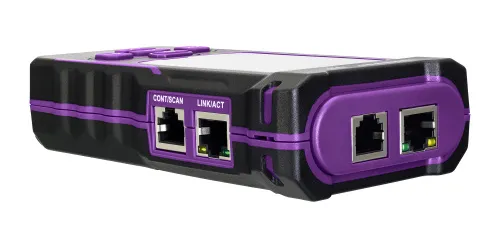

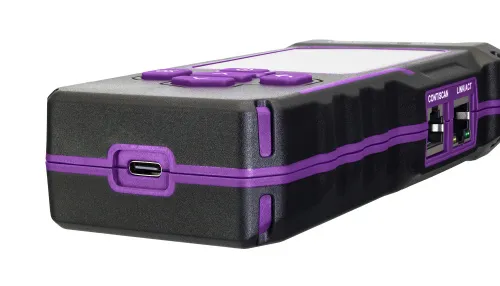

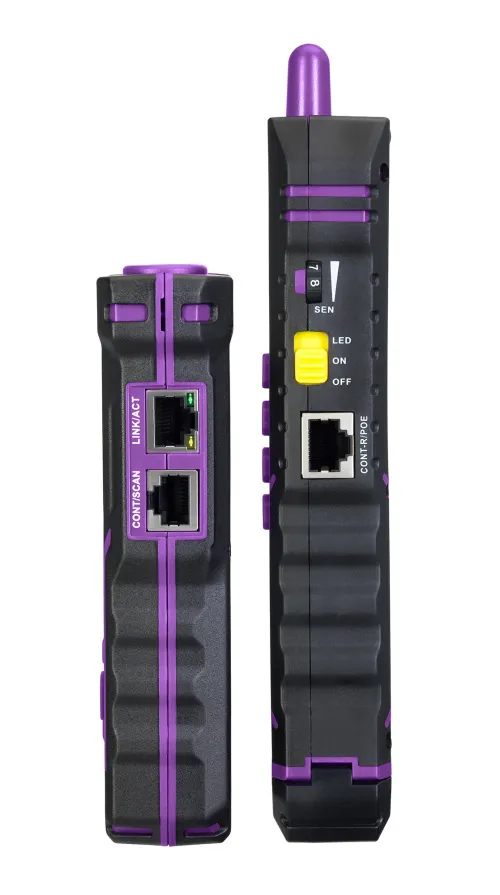

Portok	RJ11, Type-C (C típus), RJ45 (vezetékleképezés / keresés), RJ45 (PoE/PING/IP), RJ45 (Flash/Length/Rate)
Követhető kábeltípusok	telefonkábel, közönséges vezetékek, STP/UTP 5/5E/6/6A hálózati kábel
Tesztelhető kábeltípusok	STP/UTP 5/5E/6/6A hálózati kábel
A tesztelt kábel maximális hossza, m	600 (analóg), 1000 (digitális)
Kábelhosszmérés	✓
Kábeltesztelés	+ (áramkörszakadás, rövidzárlat, keresztezett érpárok)
Port flash funkció	✓
Kábel nyomkövetés	✓
PoE teszt	✓
PING teszt	✓
Feszültségpolaritás észlelése	✓
Vizuális hibakereső (VFL)	✓
Kábelhosszmérés
Mérési módszer	időtartomány-reflektométer (TDR)
Mértékegységek	méter/yard, láb
Mérési tartomány, m	5 — 200
Hiba	3 m
Áramkörszakadástól számított távolság mérése	✓
Rövidzárlattól számított távolság mérése	✓
Kalibrálás	+
Minimális kábelhossz a kalibráláshoz, m	10
PoE teszt
Áramforrás eszköz (PSE – Power source equipment) típusú teszt	nem szabványos, szabványos (IEEE 802.3at/af/bt)
Midspan/endspan (középtáv/végtáv) azonosítás	✓
Teljesítménymérési tartomány, W	5 — 60
Főbb jellemzők
Maximális üzemi áramerősség, mA	150
Védelem	bemeneti feszültség: 60 V
Képernyő	TFT
Kijelző felbontása, px	128х64
Kijelző háttérfény	✓

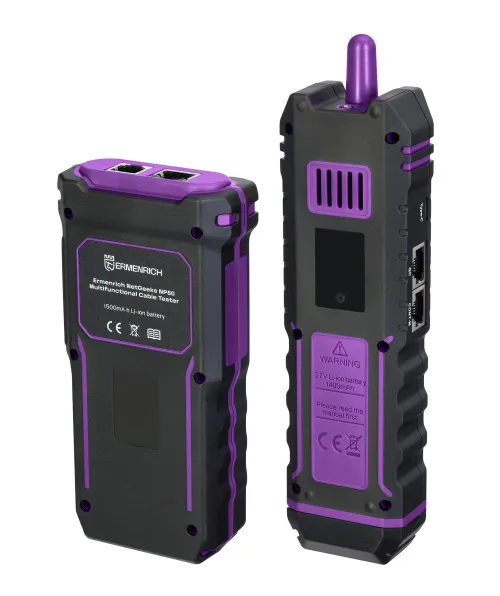

Tápellátás	3,7 V-os lítium-ion akkumulátor, 1500 mAh
Akkumulátor üzemideje (óra)	10
Lemerülőben lévő elem jelzőlámpája	✓
Automatikus kikapcsolás	15 perc, 60 perc, 30 perc
Üzemi hőmérséklet-tartomány, °C	-10...+60
Üzemi páratartalom-tartomány, %	20…70

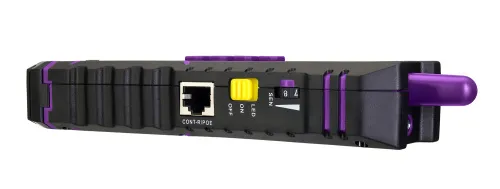

Vevőegység / távegység

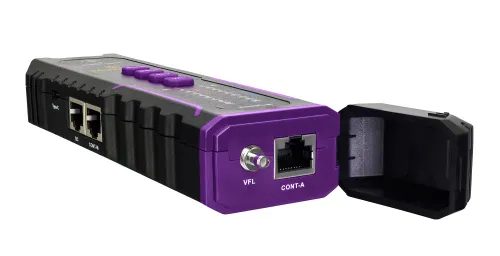

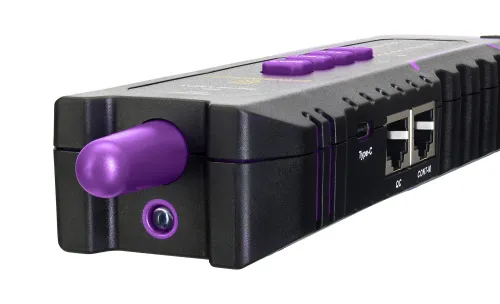

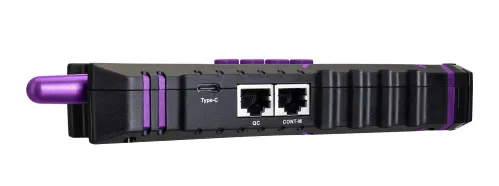

Portok	QC (minőség-ellenőrzés), VFL, Type-C (C típus), RJ45 (Cont-A, azaz folytonos A), RJ45 (Cont-M, azaz folytonos M), RJ45 (Cont-R/PoE, azaz folytonos R vagy PoE)
Állítható érzékenység	✓
Érintés nélküli feszültségérzékelés (NCV érzékelés)	✓
Kábeldugó minőség-ellenőrzése	✓
Zseblámpa	✓
Maximális üzemi áramerősség, mA	100
Tápellátás	1400 mAh-s, 3,7 V-os lítium-polimer akkumulátor
Akkumulátor üzemideje (óra)	10
Üzemi hőmérséklet-tartomány, °C	-10...+60
Üzemi páratartalom-tartomány, %	20…70
