Ermenrich Ping SM75 kábeltesztelő multiméterrel
Funkciók: kábelkövetés, PoE teszt, kábelhossz mérése, hibateszt, polaritásészlelés, NCV funkció, feszültségmérés, áramerősség-mérés, ellenállásmérés, frekvenciamérés, kapacitásmérés
| Termékazonosító | |
| Márka | Ermenrich |
| Szavatosság | 5 év |
| EAN | 5905555023151 |
| A csomag méretei (HxSzxM): | 29x17x5 cm |
| Szállítási súly | 0.63 kg |

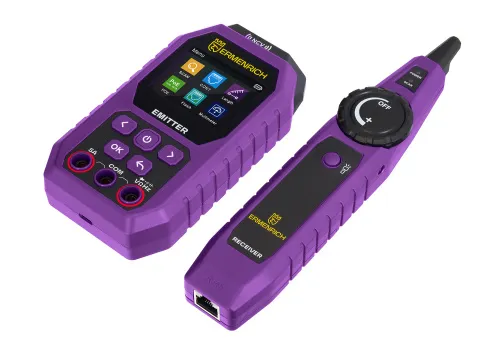

Az Ermenrich Ping SM75 multiméteres kábeltesztelő egy többfunkciós eszköz a telefonvonalak, számítógépes hálózatok és elektromos berendezések átfogó diagnosztizálásához és állapotmeghatározásához. Az eszköz ipari, irodai és lakossági környezetben történő hálózatkiépítéssel és -karbantartással foglalkozó szakembereknek készült.
A tesztelőeszköz sodort érpár követésére, kábelkövetésre, kábelhossz mérésére (akár 200 m, ±3 m-es hibával), valamint rövidzárlatok vagy áramkörszakadások távolságának a meghatározására szolgál. Az Ermenrich Ping SM75 a sokféle funkciójával tűnik ki a hasonló eszközök közül. A PoE teszt elvégzésével lehetővé teszi a tápellátó berendezés típusának IEEE 802.3af/at szabvány szerinti meghatározását. NCV (veszélyes feszültség érintésmentes érzékelése) és Port Flash funkcióval rendelkezik, és 5E/6/6A kategóriájú STP/UTP hálózati kábelekkel is használható. Feszültséget (egyenfeszültség és váltakozófeszültség), áramerősséget (egyenáram és váltakozóáram), ellenállást, frekvenciát és kapacitást is lehet vele mérni, így egy digitális multimétert is képes helyettesíteni. A mérési eredmények a jeladó 320x240 képpontos, színes TFT-képernyőjén jelennek meg.
A készlet tartalma: jeladó, vevőegység fejhallgató-csatlakozóval (a mellékelt fülhallgató csatlakoztatásához), RJ45 port, és a multiméterhez való mérőelektródák. A jeladó beépített, tölthető, 3,7 V-os akkumulátorral (a töltőadaptert külön kell megvásárolni), a vevőegység pedig 9 V-os elemmel működik.
Főbb jellemzők:
- Kábelhossz mérése akár 200 m-ig legfeljebb 3 m-es hibával
- Kábelkövetési tartomány: 0–1000 m
- NCV, Port Flash, PoE teszt, polaritásészlelés funkciók
- Multiméter: feszültségmérés, áramerősség-mérés, ellenállásmérés, kapacitásmérés, frekvenciamérés
- Gyorsan meghatározhatja az áramkörszakadások, rövidzárlatok vagy keresztbe kötött érpárok távolságát
- Világos, színes TFT-kijelző a hálózati teszt eredményeinek megjelenítéséhez

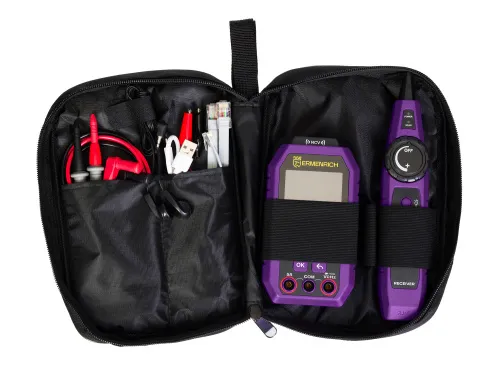

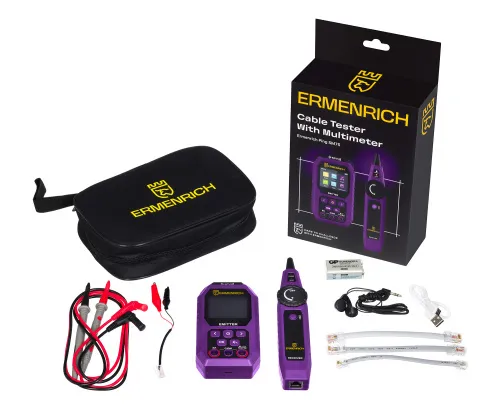

A készlet tartalma:
- Jeladó
- Vevőegység
- Fülhallgatók
- Szonda – 2 db
- C-típusú USB-kábel
- Hordtáska
- Használati útmutató és garanciajegy
| Termékazonosító | |
| Márka | Ermenrich |
| Szavatosság | 5 év |
| EAN | 5905555023151 |
| A csomag méretei (HxSzxM): | 29x17x5 cm |
| Szállítási súly | 0.63 kg |
| Jeladó | |

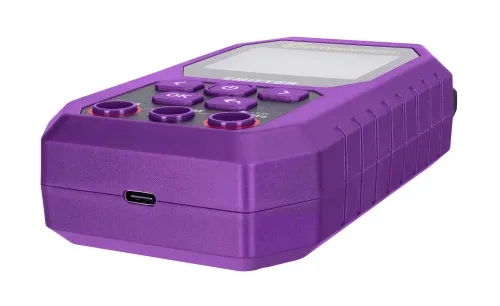

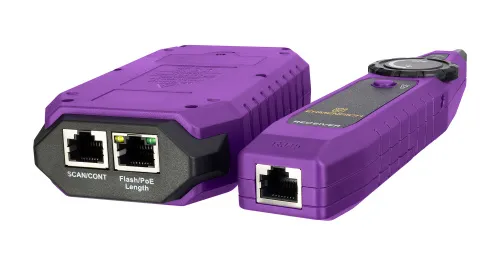

| Portok | Type-C (C típus), RJ45 (vezetékleképezés / keresés), RJ45 (Length/Flash/PoE), 5A, COM, alapvető multiméteres mérések |
| Követhető kábeltípusok | közönséges vezetékek, STP/UTP 5/5E/6/6A hálózati kábel |
| Tesztelhető kábeltípusok | STP/UTP (CAT5E, CAT6, CAT6A) hálózati kábel |
| A tesztelt kábel maximális hossza, m | 600 (analóg), 1000 (digitális) |
| Kábelhosszmérés | ✓ |
| Kábeltesztelés | + (áramkörszakadás, rövidzárlat, keresztezett érpárok) |
| Port flash funkció | ✓ |
| Port flash funkció | +, (teljes duplex / fél duplex, automatikus egyeztetés (auto-nego) / nem automatikus egyeztetés (non-auto-nego), 10/100/1000 Mbit/s) |
| Kábel nyomkövetés | ✓ |
| PoE teszt | ✓ |
| Feszültségpolaritás észlelése | ✓ |
| Kábelhosszmérés | |
| Mértékegységek | méter/yard, láb |
| Mérési tartomány, m | 5 — 200 |
| Hiba | 3 m |
| PoE teszt | |
| Áramforrás eszköz (PSE – Power source equipment) típusú teszt | szabványos (IEEE 802.3at/af) |
| Midspan/endspan (középtáv/végtáv) azonosítás | ✓ |
| Üzemi feszültségtartomány (DC), V | 5 — 60 |
| Digitális multiméter | |
| A mérési határérték kiválasztása | automata |
| Alapfunkciók | feszültségmérés, áramerősség-mérés, ellenállásmérés, kapacitásmérés, frekvenciamérés |
| DC feszültség mérési tartomány | 600 mV – 610 V ±(0,5 % + 3) |
| AC feszültség mérési tartomány | 600 mV – 610 V ±(0,5 % + 3) |
| DC áramerősség mérési tartomány | 1 mA – 3 A ±(0,8% + 3) |
| AC áramerősség mérési tartomány | 1 mA – 3 A ±(0,8 % + 3) |
| Ellenállás mérési tartomány | 600 Ω – 60 MΩ ±(1,0% + 5) |
| Kapacitásmérési tartomány | 60 nF – 6 mF ±(2,5% + 60), 6 mF – 30 mF ±(5,0% + 10) |
| Frekvenciamérési tartomány | 0–6 MHz |
| Főbb jellemzők | |
| Maximális üzemi áramerősség, mA | 200 |
| Védelem | bemeneti feszültség: 60 V |
| Képernyő | TFT |
| Kijelző átmérője, hüvelyk | 2.4 |
| Kijelző felbontása, px | 320x240 |
| Kijelző háttérfény | ✓ |
| Tápellátás | beépített, 3,7 V-os tölthető lítium akkumulátor, 1500 mA |
| Akkumulátor üzemideje (óra) | 10 |
| Lemerülőben lévő elem jelzőlámpája | ✓ |
| Automatikus kikapcsolás | ✓ |
| Üzemi hőmérséklet-tartomány, °C | -10...+60 |
| Üzemi páratartalom-tartomány, % | 20…70 |
| Vevőegység / távegység | |
| Portok | RJ45, fülhallgatók |
| Érintés nélküli feszültségérzékelés (NCV érzékelés) | ✓ |

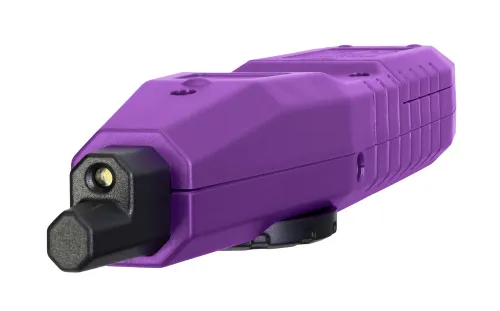

| Zseblámpa | ✓ |
| Maximális üzemi áramerősség, mA | <150 |
| Tápellátás | 9 V-os elem – 1 db |
| Akkumulátor üzemideje (óra) | 10 |
| Üzemi hőmérséklet-tartomány, °C | -10...+60 |
| Üzemi páratartalom-tartomány, % | 20…70 |
