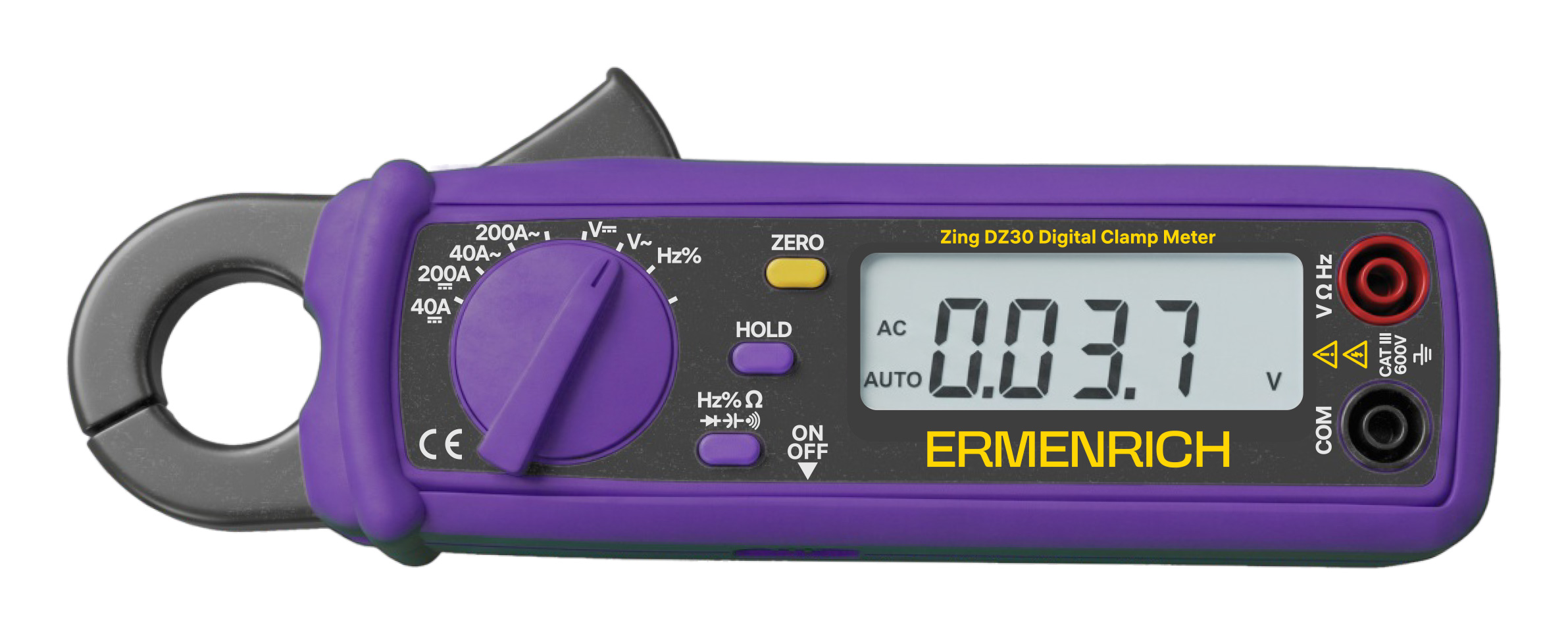

Ermenrich Zing DZ30 digitális lakatfogó
Egyenáram-méréssel. Funkciók: feszültségmérés, áramerősség-mérés, ellenállásmérés, kapacitásmérés, frekvenciamérés, munkaciklusmérés, szakadásvizsgálat és diódateszt. Maximális pofanyílás: 23 mm
| Cikkszám | |
| Márka | Ermenrich |
| Garancia | 5 év |
| EAN | 5905555028729 |
| Szállítási súly | 0.45 kg |
| A mérési határérték kiválasztása | automata, kézi |
Az Ermenrich Zing DZ30 egy sokoldalú digitális lakatfogó, amelyet szervizmérnökök, hobbielektronikusok és háztartásigép-szerelők számára terveztek. Fő jellemzője a keskeny pofakialakítás. A 23 mm-es pofanyílással könnyen elkülöníthetők az egyes vezetők a készülékek belsejében vagy a motortérben található sűrű kábelkötegekben, ahová a szabványos lakatfogók nem férnek hozzá.
Erősáramú és autóvillamossági diagnosztika
A lakatfogó 200 A-ig méri a váltakozó és egyenáramot. Ez bőséges kapacitást biztosít a személyautók és motorkerékpárok fedélzeti elektromos rendszereinek felügyeletéhez, a csónakmotorok teszteléséhez vagy az akkumulátor parazita áramfelvételének felderítéséhez. Lakossági környezetben a készülék könnyedén meghatározza a HVAC-rendszerek, mosógépek vagy villanytűzhelyek tényleges terhelését. A 600 V-os feszültséghatár bőven elegendő a fali aljzatok és tápegységek ellenőrzéséhez.
Elektronikai alkatrészek diagnosztikája
Az Ermenrich Zing DZ30 fejlett képességekkel rendelkezik az elektronikai alkatrészekkel végzett munkához. A 200 μF-ig terjedő kapacitásmérés lehetővé teszi a különféle kondenzátorok állapotának felmérését a kis kerámiakondenzátoroktól az elektrolitkondenzátorokig. A beépített frekvenciamérő (10 MHz-ig) és a munkaciklusmérési funkció kiváló eszközzé teszi a készüléket a jelgenerátorok és PWM-modulok beállításához.
Szakadás- és félvezető-vizsgálat
A nyomtatott áramkörökön található rövidre zárt és nyitott áramkörök felkutatásához hangjelzéses szakadásvizsgálat áll rendelkezésre. A hangjelző 30 Ω-nál kisebb ellenállásnál szólal meg. Ez az alacsony küszöbérték minimalizálja a téves jelzéseket a hosszú kábelszakaszok vagy a saját természetes ellenállással rendelkező áramkörök tesztelésekor. Emellett diódateszt funkcióval rendelkezik a hibás p-n átmenetek észleléséhez, valamint ohmmérővel (40 MΩ-ig) a motortekercselések és fűtőelemek épségének ellenőrzéséhez.
Biztonság és egyszerű használat
A lakatfogó megfelel a CAT II 600 V elektromos biztonsági szabványoknak, így alkalmas az aljzatokon, a háztartási készülékek áramkörein és a hordozható berendezéseken végzett mérésekre. A mérési eredmények 4000 digites LCD-képernyőn jelennek meg. A fényes háttérvilágítás felbecsülhetetlen értékű a gyengén megvilágított helyeken, például a jármű műszerfala alatt vagy a beépített bútorok mögötti szűk helyeken végzett munka során. A készüléket egyetlen 9 V-os elem táplálja (a készlet nem tartalmazza), automatikus kikapcsolási funkciója pedig kíméli az elemet.
Főbb jellemzők:
- AC és DC áramerősség mérése 200 A-ig: ideális járművek és nagy teljesítményű háztartási készülékek szervizeléséhez
- A kompakt, 23 mm-es pofák beférnek a szabványos lakatfogók számára hozzáférhetetlen szűk helyekre is
- Frekvenciamérés 10 MHz-ig és munkaciklusmérés a PWM-vezérlők elemzéséhez
- Kapacitásmérés 200 μF-ig a nyomtatott áramköri és motorkondenzátorok teszteléséhez
- A 30 Ω-os küszöbértékű szakadásvizsgálat minimalizálja a téves jelzéseket a nyomtatott áramkörökön lévő rövidzárlatok felkutatásakor
- CAT II 600 V biztonsági minősítés: alkalmas aljzatokkal és háztartási készülékekkel végzett munkához

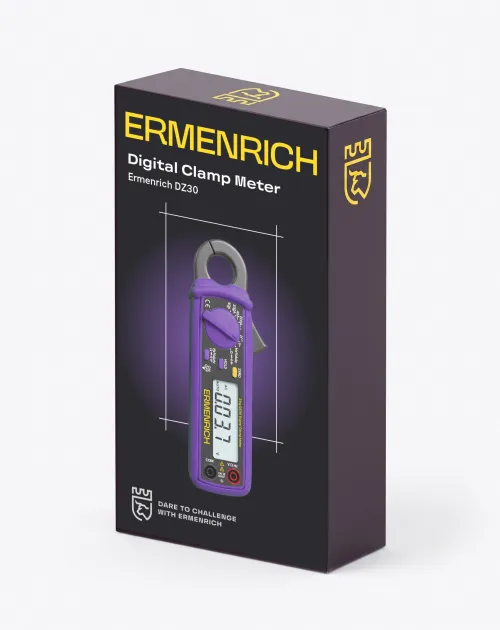

A készlet tartalma:
- Digitális lakatfogó
- Mérőszonda – 2 db
- Tok
- Felhasználói kézikönyv és garanciajegy
| Cikkszám | |
| Márka | Ermenrich |
| Garancia | 5 év |
| EAN | 5905555028729 |
| Szállítási súly | 0.45 kg |
| A mérési határérték kiválasztása | automata, kézi |
| Alapfunkciók | ellenállásmérés, feszültségmérés, frekvenciamérés, kapacitásmérés, munkaciklusmérés, áramerősség-mérés |
| DC (egyenáramú) feszültségmérési határérték | 400 mV: pontosság ±(0,8%+2); 4 V/40 V/400 V: pontosság ±(1,0%+2); 600 V: pontosság ±(1,5%+2) |
| AC (egyenáramú) feszültségmérési határérték | 4 V/40 V/400 V: pontosság ±(1,0%+3); 600 V: pontosság ±(2,0%+4) |
| DC áramerősség mérési határérték | 40 A: pontosság ±(5,0%+6); 200 A: pontosság ±(3,05%+3) |
| AC áramerősség mérési határérték | 40 A: pontosság ±(5,0%+6); 200 A: pontosság ±(3,5%+3) |
| Ellenállás mérési határérték | 400 Ω: pontosság ±(1,2%+4); 4 kΩ/40 kΩ/400 kΩ/4 MΩ: pontosság ±(1,2%+2); 40 MΩ: pontosság ±(2,0%+3) |
| Kapacitásmérési határérték | 4 nF: pontosság ±(6,0%+15); 40 nF: pontosság ±(6,0%+10); 400 nF/4 μF/40 μF: pontosság ±(3,5%+5); 200 μF: pontosság ±(6,0%+10) |
| Frekvenciamérési határértékek | 10 Hz/100 Hz: pontosság ±(1,2%+8); 1 kHz/10 kHz/100 kHz: pontosság ±(0,8%+3); 10 MHz: pontosság ±(2,0%+8) |
| Munkaciklus méréstartomány | 0,1%–99,9%: pontosság ±(1,2%+2) |
| Kábelér-térképezés | ✓ |
| Szakadásvizsgálat | +, küszöbérték <30 Ω, tesztáram <0,3 mA |
| Dióda teszt | ✓ |
| Diódateszt | +, tesztáram 0,3 mA: pontosság ±(10%+5) |
| Tartás funkció | ✓ |
| DCA nullázás | ✓ |
| Bemeneti impedancia | 10 MΩ (DC és AC) |
| Átviteli kapacitás | 40–1000 Hz (AAC); 40–400 Hz (ACV) |
| Képernyő | igen |
| Kijelző visszaszámláló | 4000 |
| Kijelző háttérfény | ✓ |
| Biztonsági szabványok | EN 61010-1:2010+A1:2019; EN IEC 61010-2-032:2021+A11:2021 |
| Túlfeszültség kategória | CAT III 600 V |
| Üzemi hőmérséklet-tartomány, °C | 0...+50 |
| Tápellátás | 1 db 9 V-os elem (a készlet nem tartalmazza) |
| Automatikus kikapcsolás | ✓ |
